11wk: 순환신경망 (3)

순환신경망
Author

최규빈

Published

November 16, 2022

RNN(2)– AbAcAd예제, GPU실험 // LSTM– abcabC, abcdabcD, LSTM의 계산과정, LSTM은 왜 강한가?

강의영상

https://youtube.com/playlist?list=PLQqh36zP38-w4os-B5ykNwxyVhjbxjXER

import

import torch
import numpy as np
import matplotlib.pyplot as plt

Define some funtions

def f(txt,mapping):
    return [mapping[key] for key in txt]
sig = torch.nn.Sigmoid()
soft = torch.nn.Softmax(dim=1)
tanh = torch.nn.Tanh()

Exam4: AbAcAd (2)

data

- 기존의 정리방식

txt = list('AbAcAd')*100
txt[:10]
['A', 'b', 'A', 'c', 'A', 'd', 'A', 'b', 'A', 'c']
txt_x = txt[:-1]
txt_y = txt[1:]
txt_x[:5],txt_y[:5]
(['A', 'b', 'A', 'c', 'A'], ['b', 'A', 'c', 'A', 'd'])
x = torch.nn.functional.one_hot(torch.tensor(f(txt_x,{'A':0,'b':1,'c':2,'d':3}))).float()
y = torch.nn.functional.one_hot(torch.tensor(f(txt_y,{'A':0,'b':1,'c':2,'d':3}))).float()
x,y
(tensor([[1., 0., 0., 0.],
         [0., 1., 0., 0.],
         [1., 0., 0., 0.],
         ...,
         [1., 0., 0., 0.],
         [0., 0., 1., 0.],
         [1., 0., 0., 0.]]),
 tensor([[0., 1., 0., 0.],
         [1., 0., 0., 0.],
         [0., 0., 1., 0.],
         ...,
         [0., 0., 1., 0.],
         [1., 0., 0., 0.],
         [0., 0., 0., 1.]]))

순환신경망 구현1 (손으로 직접구현) – 리뷰

(1) 숙성담당 네트워크

class rNNCell(torch.nn.Module):
    def __init__(self):
        super().__init__()
        self.i2h = torch.nn.Linear(4,2)
        self.h2h = torch.nn.Linear(2,2)
        self.tanh = torch.nn.Tanh()
    def forward(self,x,hidden):
        hidden = self.tanh(self.i2h(x)+self.h2h(hidden))
        return hidden
torch.manual_seed(43052)
rnncell = rNNCell() # 숙성담당 네트워크

(2) 조리담당 네트워크

torch.manual_seed(43052)
cook = torch.nn.Linear(2,4)

(3) 손실함수, 옵티마이저 설계

loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(rnncell.parameters())+list(cook.parameters()))

(4) 학습 (6분정도 걸림)

T = len(x)
for epoc in range(5000):
    ## 1~2
    loss = 0
    ht = torch.zeros(1,2)
    for t in range(T):
        xt,yt = x[[t]], y[[t]]
        ht = rnncell(xt,ht)
        ot = cook(ht)
        loss = loss + loss_fn(ot,yt)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

(5) 시각화

T = len(x)
hidden = torch.zeros(T,2) # 599년치 h를 담을 변수
_water = torch.zeros(1,2) # 맹물
hidden[[0]] = rnncell(x[[0]],_water)
for t in range(1,T):
    hidden[[t]] = rnncell(x[[t]],hidden[[t-1]])
yhat = soft(cook(hidden))
yhat
tensor([[1.6522e-02, 6.2036e-01, 1.0433e-01, 2.5879e-01],
        [9.9965e-01, 6.5788e-05, 1.8450e-05, 2.6785e-04],
        [7.6673e-05, 1.9704e-01, 8.0201e-01, 8.7218e-04],
        ...,
        [7.4634e-05, 1.9501e-01, 8.0407e-01, 8.4751e-04],
        [9.4785e-01, 7.4711e-03, 6.1182e-04, 4.4064e-02],
        [3.6306e-02, 1.2466e-01, 2.8862e-03, 8.3615e-01]],
       grad_fn=<SoftmaxBackward0>)

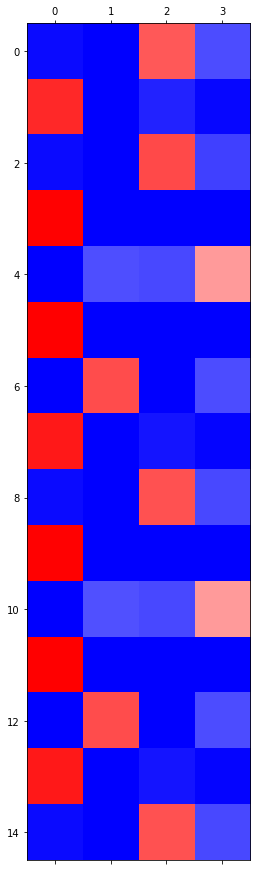

plt.matshow(yhat.data[-15:],cmap='bwr')
<matplotlib.image.AxesImage at 0x7f09e935fa50>

순환신경망 구현2 (with RNNCell, hidden node 2)

ref: https://pytorch.org/docs/stable/generated/torch.nn.RNNCell.html

구현1과 같은 초기값 (확인용)

(1) 숙성네트워크

torch.manual_seed(43052)
_rnncell = rNNCell() # 숙성담당 네트워크
rnncell = torch.nn.RNNCell(4,2)

rNNCell() 는 사실 torch.nn.RNNCell()와 같은 동작을 하도록 설계를 하였음. 같은동작을 하는지 확인하기 위해서 동일한 초기상태에서 rNNCell()에 의하여 학습된 결과와 torch.nn.RNNCell()에 의하여 학습된 결과를 비교해보자.

rnncell.weight_ih.data = _rnncell.i2h.weight.data
rnncell.bias_ih.data = _rnncell.i2h.bias.data
rnncell.weight_hh.data = _rnncell.h2h.weight.data
rnncell.bias_hh.data = _rnncell.h2h.bias.data

(2) 조리네트워크

torch.manual_seed(43052)
cook = torch.nn.Linear(2,4) # 숙성된 2차원의 단어를 다시 4차원으로 바꿔줘야지 나중에 softmax취할 수 있음

(3) 손실함수와 옵티마이저

loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(rnncell.parameters())+list(cook.parameters()))

(4) 학습

T = len(x)
for epoc in range(5000):
    ## 1~2
    loss = 0
    ht = torch.zeros(1,2)
    for t in range(T):
        xt,yt = x[[t]], y[[t]]
        ht = rnncell(xt,ht)
        ot = cook(ht)
        loss = loss + loss_fn(ot,yt)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

(5) 시각화

hidden = torch.zeros(T,2)
# t=0
_water = torch.zeros(1,2)
hidden[[0]] = rnncell(x[[0]],_water)
# t=1~T
for t in range(1,T):
    hidden[[t]] = rnncell(x[[t]],hidden[[t-1]])
yhat = soft(cook(hidden))
yhat
tensor([[1.6522e-02, 6.2036e-01, 1.0433e-01, 2.5879e-01],
        [9.9965e-01, 6.5788e-05, 1.8450e-05, 2.6785e-04],
        [7.6673e-05, 1.9704e-01, 8.0201e-01, 8.7218e-04],
        ...,
        [7.4634e-05, 1.9501e-01, 8.0407e-01, 8.4751e-04],
        [9.4785e-01, 7.4711e-03, 6.1182e-04, 4.4064e-02],
        [3.6306e-02, 1.2466e-01, 2.8862e-03, 8.3615e-01]],
       grad_fn=<SoftmaxBackward0>)

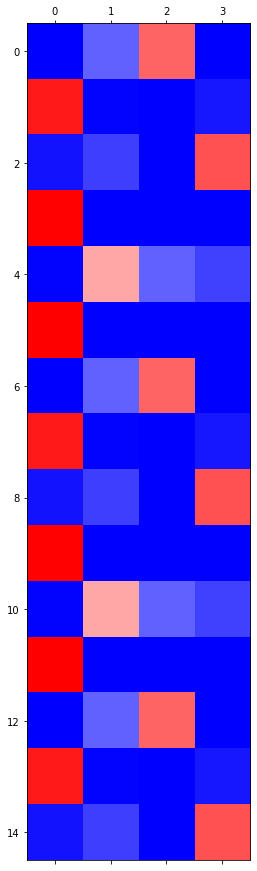

plt.matshow(yhat[:15].data,cmap='bwr')
<matplotlib.image.AxesImage at 0x7f09e0352f90>

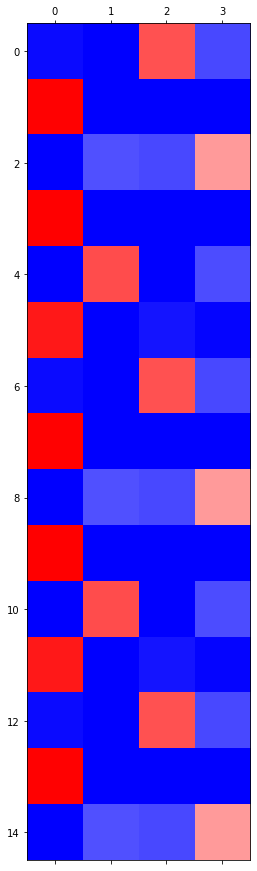

plt.matshow(yhat[-15:].data,cmap='bwr')
<matplotlib.image.AxesImage at 0x7f09c75ffd90>

새로운 초기값

(1) 숙성네트워크

torch.manual_seed(43052)
torch.nn.RNNCell(4,2)
RNNCell(4, 2)

(2) 조리네트워크

torch.manual_seed(43052)
cook = torch.nn.Linear(2,4) # 숙성된 2차원의 단어를 다시 4차원으로 바꿔줘야지 나중에 softmax취할 수 있음

(3) 손실함수와 옵티마이저

loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(rnncell.parameters())+list(cook.parameters()))

(4) 학습

T = len(x)
for epoc in range(5000):
    ## 1~2
    loss = 0
    ht = torch.zeros(1,2)
    for t in range(T):
        xt,yt = x[[t]], y[[t]]
        ht = rnncell(xt,ht)
        ot = cook(ht)
        loss = loss + loss_fn(ot,yt)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

(5) 시각화

순환신경망 구현3 (with RNN, hidden node 2) – 성공

(예비학습)

- 네트워크학습이후 yhat을 구하려면 번거로웠음

hidden = torch.zeros(T,2)
_water = torch.zeros(1,2)
hidden[[0]] = rnncell(x[[0]],_water)
for t in range(1,T):
    hidden[[t]] = rnncell(x[[t]],hidden[[t-1]])
yhat = soft(cook(hidden))

- 이렇게 하면 쉽게(?) 구할 수 있음

rnn = torch.nn.RNN(4,2)
rnn.weight_hh_l0.data = rnncell.weight_hh.data
rnn.weight_ih_l0.data = rnncell.weight_ih.data
rnn.bias_hh_l0.data = rnncell.bias_hh.data
rnn.bias_ih_l0.data = rnncell.bias_ih.data

- rnn(x,_water)의 결과는 (1) 599년치 간장 (2) 599번째 간장 이다

rnn(x,_water), hidden
((tensor([[-0.9912, -0.9117],
          [ 0.0698, -1.0000],
          [-0.9927, -0.9682],
          ...,
          [-0.9935, -0.9315],
          [ 0.5777, -1.0000],
          [-0.9960, -0.0109]], grad_fn=<SqueezeBackward1>),
  tensor([[-0.9960, -0.0109]], grad_fn=<SqueezeBackward1>)),
 tensor([[-0.9912, -0.9117],
         [ 0.0698, -1.0000],
         [-0.9927, -0.9682],
         ...,
         [-0.9935, -0.9315],
         [ 0.5777, -1.0000],
         [-0.9960, -0.0109]], grad_fn=<IndexPutBackward0>))
soft(cook(rnn(x,_water)[0]))
tensor([[1.9725e-02, 1.5469e-03, 8.2766e-01, 1.5106e-01],
        [9.1875e-01, 1.6513e-04, 6.7702e-02, 1.3384e-02],
        [2.0031e-02, 1.0660e-03, 8.5248e-01, 1.2642e-01],
        ...,
        [1.9640e-02, 1.3568e-03, 8.3705e-01, 1.4196e-01],
        [9.9564e-01, 1.3114e-05, 3.5069e-03, 8.4108e-04],
        [3.5473e-03, 1.5670e-01, 1.4102e-01, 6.9873e-01]],
       grad_fn=<SoftmaxBackward0>)

(예비학습결론) torch.nn.RNN(4,2)는 torch.nn.RNNCell(4,2)의 batch 버전이다. (for문이 포함된 버전이다)

torch.nn.RNN(4,2)를 이용하여 구현하자.

(1) 숙성네트워크

선언

rnn = torch.nn.RNN(4,2)

가중치초기화

torch.manual_seed(43052)
_rnncell = torch.nn.RNNCell(4,2)
rnn.weight_hh_l0.data = _rnncell.weight_hh.data
rnn.weight_ih_l0.data = _rnncell.weight_ih.data
rnn.bias_hh_l0.data = _rnncell.bias_hh.data
rnn.bias_ih_l0.data = _rnncell.bias_ih.data

(2) 조리네트워크

torch.manual_seed(43052)
cook = torch.nn.Linear(2,4)

(3) 손실함수와 옵티마이저

loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(rnn.parameters())+list(cook.parameters()))

(4) 학습

_water = torch.zeros(1,2)
for epoc in range(5000):
    ## 1
    hidden,hT = rnn(x,_water)
    output = cook(hidden)
    ## 2
    loss = loss_fn(output,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

(5) 시각화1: yhat

yhat = soft(output)

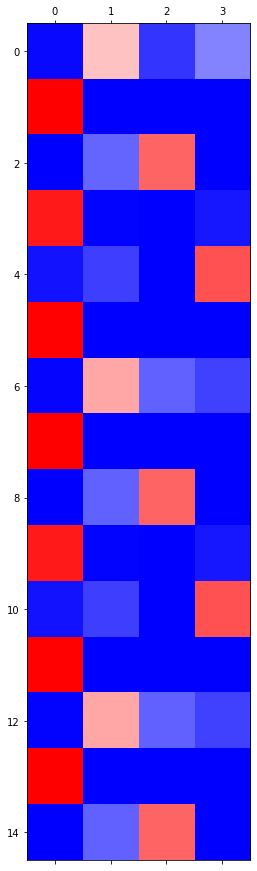

plt.matshow(yhat.data[:15],cmap='bwr')
<matplotlib.image.AxesImage at 0x7fe67c231310>

  • 처음은 좀 틀렸음 ㅎㅎ
plt.matshow(yhat.data[-15:],cmap='bwr')
<matplotlib.image.AxesImage at 0x7fe67c1c5d90>

  • 뒤에는 잘맞음

실전팁: _water 대신에 hT를 대입 (사실 큰 차이는 없음)

rnn(x[:6],_water),rnn(x[:6],hT)
((tensor([[-0.9912, -0.9117],
          [ 0.0698, -1.0000],
          [-0.9927, -0.9682],
          [ 0.5761, -1.0000],
          [-0.9960, -0.0173],
          [ 0.9960, -1.0000]], grad_fn=<SqueezeBackward1>),
  tensor([[ 0.9960, -1.0000]], grad_fn=<SqueezeBackward1>)),
 (tensor([[-0.9713, -1.0000],
          [ 0.0535, -1.0000],
          [-0.9925, -0.9720],
          [ 0.5759, -1.0000],
          [-0.9960, -0.0180],
          [ 0.9960, -1.0000]], grad_fn=<SqueezeBackward1>),
  tensor([[ 0.9960, -1.0000]], grad_fn=<SqueezeBackward1>)))

(6) 시각화2: hidden, yhat

combinded = torch.concat([hidden,yhat],axis=1)
plt.matshow(combinded[-15:].data,cmap='bwr')
<matplotlib.image.AxesImage at 0x7fe67c13b7d0>

  • 히든노드의 해석이 어려움.

순환신경망 구현4 (with RNN, hidden node 3) – 성공

(1) 숙성네트워크~ (2) 조리네트워크

torch.manual_seed(2) #1
rnn = torch.nn.RNN(4,3)
cook = torch.nn.Linear(3,4)

(3) 손실함수와 옵티마이저

loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(rnn.parameters())+list(cook.parameters()))

(4) 학습

_water = torch.zeros(1,3)
for epoc in range(5000):
    ## 1
    hidden,hT = rnn(x,_water)
    output = cook(hidden)
    ## 2
    loss = loss_fn(output,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

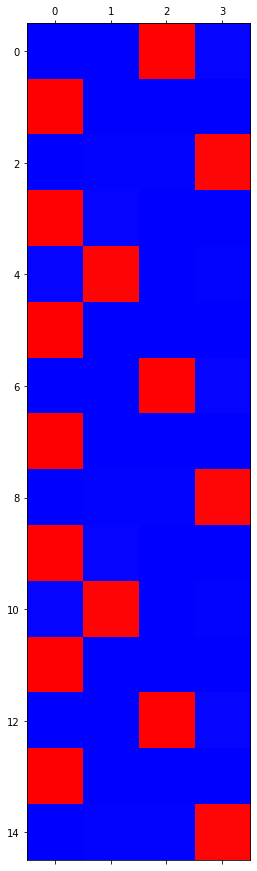

(5) 시각화1: yhat

yhat = soft(output)
plt.matshow(yhat[-15:].data,cmap='bwr')
<matplotlib.image.AxesImage at 0x7fe67c04f550>

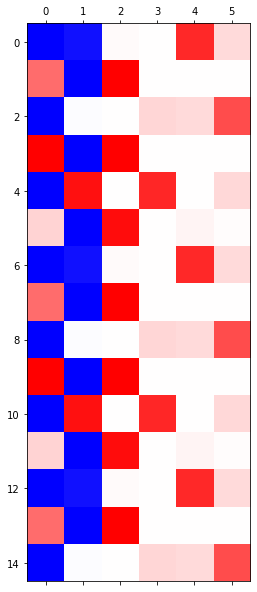

(6) 시각화2: hidden, yhat

combinded = torch.concat([hidden,yhat],axis=1)

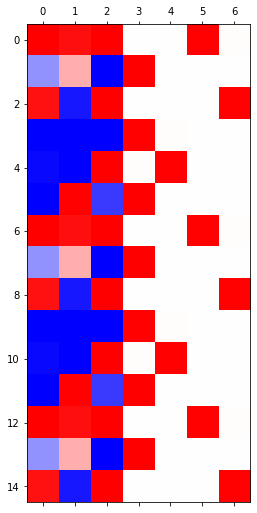

plt.matshow(combinded[-15:].data,cmap='bwr')
<matplotlib.image.AxesImage at 0x7fe6747ba910>

  • 세번째 히든노드 = 대소문자를 구분
  • 1,2 히든노드 = bcd를 구분

GPU 실험

20000 len + 20 hidden nodes

cpu

x = torch.randn([20000,4])
y = torch.randn([20000,4])
rnn = torch.nn.RNN(4,20)
linr = torch.nn.Linear(20,4)
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()
t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,20)
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1
93.01761960983276

gpu

x = torch.randn([20000,4]).to("cuda:0")
y = torch.randn([20000,4]).to("cuda:0")
rnn = torch.nn.RNN(4,20).to("cuda:0")
linr = torch.nn.Linear(20,4).to("cuda:0")
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()
t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,20).to("cuda:0")
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1
3.2665085792541504
  • 왜 빠른지?

20000 len + 20 hidden nodes + 역전파주석처리

cpu

x = torch.randn([20000,4])
y = torch.randn([20000,4])
rnn = torch.nn.RNN(4,20)
linr = torch.nn.Linear(20,4)
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()
t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,20)
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    #loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1
18.851768255233765

gpu

x = torch.randn([20000,4]).to("cuda:0")
y = torch.randn([20000,4]).to("cuda:0")
rnn = torch.nn.RNN(4,20).to("cuda:0")
linr = torch.nn.Linear(20,4).to("cuda:0")
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()
t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,20).to("cuda:0")
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    #loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1
1.2901742458343506

2000 len + 20 hidden nodes

cpu

x = torch.randn([2000,4])
y = torch.randn([2000,4])
rnn = torch.nn.RNN(4,20)
linr = torch.nn.Linear(20,4)
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()
t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,20)
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1
6.533619165420532

gpu

x = torch.randn([2000,4]).to("cuda:0")
y = torch.randn([2000,4]).to("cuda:0")
rnn = torch.nn.RNN(4,20).to("cuda:0")
linr = torch.nn.Linear(20,4).to("cuda:0")
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()
t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,20).to("cuda:0")
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1
0.7532594203948975

2000 len + 20 hidden nodes + 역전파주석처리

cpu

x = torch.randn([2000,4])
y = torch.randn([2000,4])
rnn = torch.nn.RNN(4,20)
linr = torch.nn.Linear(20,4)
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()
t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,20)
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    #loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1
1.2477965354919434

gpu

x = torch.randn([2000,4]).to("cuda:0")
y = torch.randn([2000,4]).to("cuda:0")
rnn = torch.nn.RNN(4,20).to("cuda:0")
linr = torch.nn.Linear(20,4).to("cuda:0")
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()
t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,20).to("cuda:0")
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    #loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1
0.14130854606628418

2000 len + 5000 hidden nodes

cpu

x = torch.randn([2000,4])
y = torch.randn([2000,4])
rnn = torch.nn.RNN(4,1000)
linr = torch.nn.Linear(1000,4)
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()
t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,1000)
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1
58.99820685386658

gpu

x = torch.randn([2000,4]).to("cuda:0")
y = torch.randn([2000,4]).to("cuda:0")
rnn = torch.nn.RNN(4,1000).to("cuda:0")
linr = torch.nn.Linear(1000,4).to("cuda:0")
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()
t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,1000).to("cuda:0")
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1
4.7596595287323

2000 len + 5000 hidden nodes + 역전파주석처리

cpu

x = torch.randn([2000,4])
y = torch.randn([2000,4])
rnn = torch.nn.RNN(4,1000)
linr = torch.nn.Linear(1000,4)
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()
t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,1000)
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    #loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1
13.163657188415527

gpu

x = torch.randn([2000,4]).to("cuda:0")
y = torch.randn([2000,4]).to("cuda:0")
rnn = torch.nn.RNN(4,1000).to("cuda:0")
linr = torch.nn.Linear(1000,4).to("cuda:0")
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()
t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,1000).to("cuda:0")
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    #loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1
2.2989864349365234

실험결과 요약

len # of hidden nodes backward cpu gpu ratio
20000 20 O 93.02 3.26 28.53
20000 20 X 18.85 1.29 14.61
2000 20 O 6.53 0.75 8.70
2000 20 X 1.25 0.14 8.93
2000 1000 O 58.99 4.75 12.41
2000 1000 X 13.16 2.29 5.74

Exam5: abcabC

data

txt = list('abcabC')*100
txt[:8]
['a', 'b', 'c', 'a', 'b', 'C', 'a', 'b']
txt_x = txt[:-1]
txt_y = txt[1:]
mapping = {'a':0,'b':1,'c':2,'C':3}
x= torch.nn.functional.one_hot(torch.tensor(f(txt_x,mapping))).float()
y= torch.nn.functional.one_hot(torch.tensor(f(txt_y,mapping))).float()
x = x.to("cuda:0")
y = y.to("cuda:0")
x.shape
torch.Size([599, 4])

RNN

torch.manual_seed(43052)
rnn = torch.nn.RNN(4,3)
linr = torch.nn.Linear(3,4)
loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(rnn.parameters())+ list(linr.parameters()))
rnn.to("cuda:0")
linr.to("cuda:0")
Linear(in_features=3, out_features=4, bias=True)

- 3000 epochs

for epoc in range(3000):
    ## 1
    _water = torch.zeros(1,3).to("cuda:0")
    hidden, hT = rnn(x,_water)
    output = linr(hidden)
    ## 2
    loss = loss_fn(output,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
yhat = soft(output)
combinded  = torch.concat([hidden,yhat],axis=1).data.to("cpu")
plt.matshow(combinded[-6:],cmap='bwr')
<matplotlib.image.AxesImage at 0x7f47e032f890>

- 6000 epochs

for epoc in range(3000):
    ## 1
    _water = torch.zeros(1,3).to("cuda:0")
    hidden, hT = rnn(x,_water)
    output = linr(hidden)
    ## 2
    loss = loss_fn(output,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
yhat = soft(output)
combinded  = torch.concat([hidden,yhat],axis=1).data.to("cpu")
plt.matshow(combinded[-6:],cmap='bwr')
<matplotlib.image.AxesImage at 0x7f47e1078b90>

- 9000 epochs

for epoc in range(3000):
    ## 1
    _water = torch.zeros(1,3).to("cuda:0")
    hidden, hT = rnn(x,_water)
    output = linr(hidden)
    ## 2
    loss = loss_fn(output,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
yhat = soft(output)
combinded  = torch.concat([hidden,yhat],axis=1).data.to("cpu")
plt.matshow(combinded[-6:],cmap='bwr')
<matplotlib.image.AxesImage at 0x7f47e0358590>

- 12000 epochs

for epoc in range(3000):
    ## 1
    _water = torch.zeros(1,3).to("cuda:0")
    hidden, hT = rnn(x,_water)
    output = linr(hidden)
    ## 2
    loss = loss_fn(output,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
yhat = soft(output)
combinded  = torch.concat([hidden,yhat],axis=1).data.to("cpu")
plt.matshow(combinded[-6:],cmap='bwr')
<matplotlib.image.AxesImage at 0x7f47e2de6f10>

- 15000 epochs

for epoc in range(3000):
    ## 1
    _water = torch.zeros(1,3).to("cuda:0")
    hidden, hT = rnn(x,_water)
    output = linr(hidden)
    ## 2
    loss = loss_fn(output,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
yhat = soft(output)
combinded  = torch.concat([hidden,yhat],axis=1).data.to("cpu")
plt.matshow(combinded[-6:],cmap='bwr')
<matplotlib.image.AxesImage at 0x7f47cc12ae50>

LSTM

- LSTM

torch.manual_seed(43052)
lstm = torch.nn.LSTM(4,3)
linr = torch.nn.Linear(3,4)
loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(lstm.parameters())+ list(linr.parameters()))
lstm.to("cuda:0")
linr.to("cuda:0")
Linear(in_features=3, out_features=4, bias=True)

- 3000 epochs

for epoc in range(3000):
    ## 1
    _water = torch.zeros(1,3).to("cuda:0")
    hidden, (hT,cT) = lstm(x,(_water,_water))
    output = linr(hidden)
    ## 2
    loss = loss_fn(output,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
yhat = soft(output)
combinded  = torch.concat([hidden,yhat],axis=1).data.to("cpu")
plt.matshow(combinded[-6:],cmap='bwr',vmin=-1,vmax=1)
<matplotlib.image.AxesImage at 0x7f47cc0608d0>

- 6000 epochs

for epoc in range(3000):
    ## 1
    _water = torch.zeros(1,3).to("cuda:0")
    hidden, (hT,cT) = lstm(x,(_water,_water))
    output = linr(hidden)
    ## 2
    loss = loss_fn(output,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
yhat = soft(output)
combinded  = torch.concat([hidden,yhat],axis=1).data.to("cpu")
plt.matshow(combinded[-6:],cmap='bwr',vmin=-1,vmax=1)
<matplotlib.image.AxesImage at 0x7f47c61dd750>

RNN vs LSTM 성능비교실험

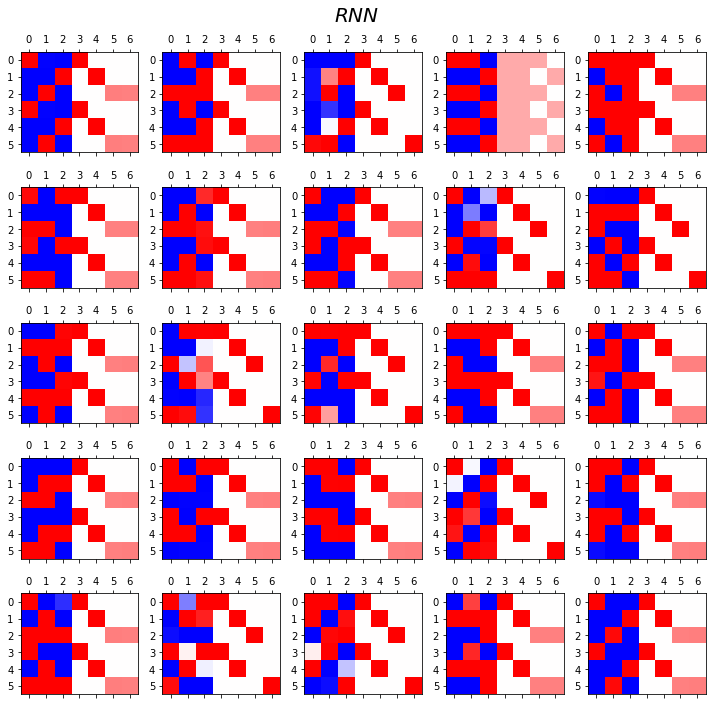

- RNN

fig, ax = plt.subplots(5,5,figsize=(10,10))
for i in range(5):
    for j in range(5):
        rnn = torch.nn.RNN(4,3).to("cuda:0")
        linr = torch.nn.Linear(3,4).to("cuda:0")
        loss_fn = torch.nn.CrossEntropyLoss()
        optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()),lr=0.1)
        _water = torch.zeros(1,3).to("cuda:0")
        for epoc in range(3000):
            ## 1
            hidden, hT = rnn(x,_water)
            output = linr(hidden)
            ## 2
            loss = loss_fn(output,y)
            ## 3
            loss.backward()
            ## 4
            optimizr.step()
            optimizr.zero_grad()
        yhat=soft(output)
        combind = torch.concat([hidden,yhat],axis=1)
        ax[i][j].matshow(combind.to("cpu").data[-6:],cmap='bwr',vmin=-1,vmax=1)
fig.suptitle(r"$RNN$",size=20)
fig.tight_layout()

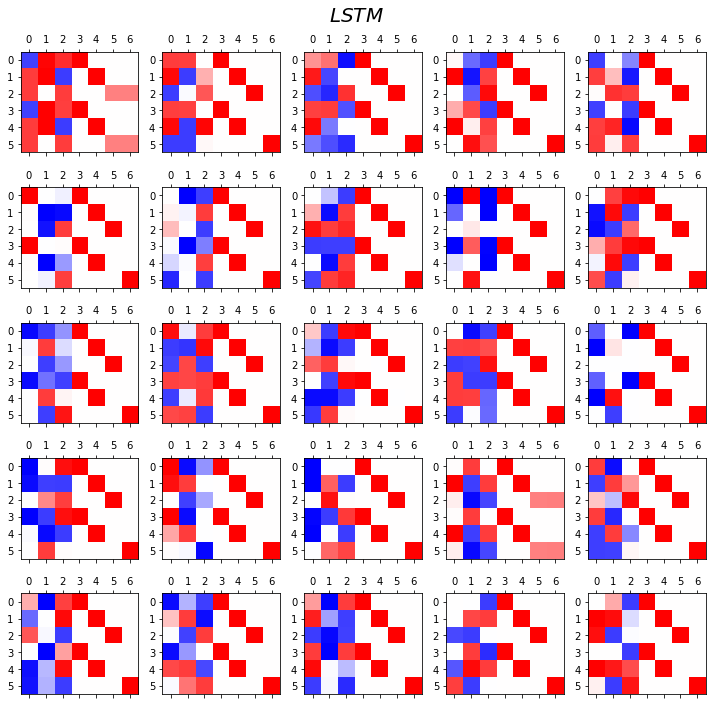

- LSTM

fig, ax = plt.subplots(5,5,figsize=(10,10))
for i in range(5):
    for j in range(5):
        lstm = torch.nn.LSTM(4,3).to("cuda:0")
        linr = torch.nn.Linear(3,4).to("cuda:0")
        loss_fn = torch.nn.CrossEntropyLoss()
        optimizr = torch.optim.Adam(list(lstm.parameters())+list(linr.parameters()),lr=0.1)
        _water = torch.zeros(1,3).to("cuda:0")
        for epoc in range(3000):
            ## 1
            hidden, (hT,cT) = lstm(x,(_water,_water))
            output = linr(hidden)
            ## 2
            loss = loss_fn(output,y)
            ## 3
            loss.backward()
            ## 4
            optimizr.step()
            optimizr.zero_grad()
        yhat=soft(output)
        combind = torch.concat([hidden,yhat],axis=1)
        ax[i][j].matshow(combind.to("cpu").data[-6:],cmap='bwr',vmin=-1,vmax=1)
fig.suptitle(r"$LSTM$",size=20)
fig.tight_layout()

Exam6: abcdabcD

data

txt = list('abcdabcD')*100
txt[:8]
['a', 'b', 'c', 'd', 'a', 'b', 'c', 'D']
txt_x = txt[:-1]
txt_y = txt[1:]
mapping = {'a':0, 'b':1, 'c':2, 'd':3, 'D':4}
x = torch.nn.functional.one_hot(torch.tensor(f(txt_x,mapping))).float()
y = torch.nn.functional.one_hot(torch.tensor(f(txt_y,mapping))).float()
x=x.to("cuda:0")
y=y.to("cuda:0")

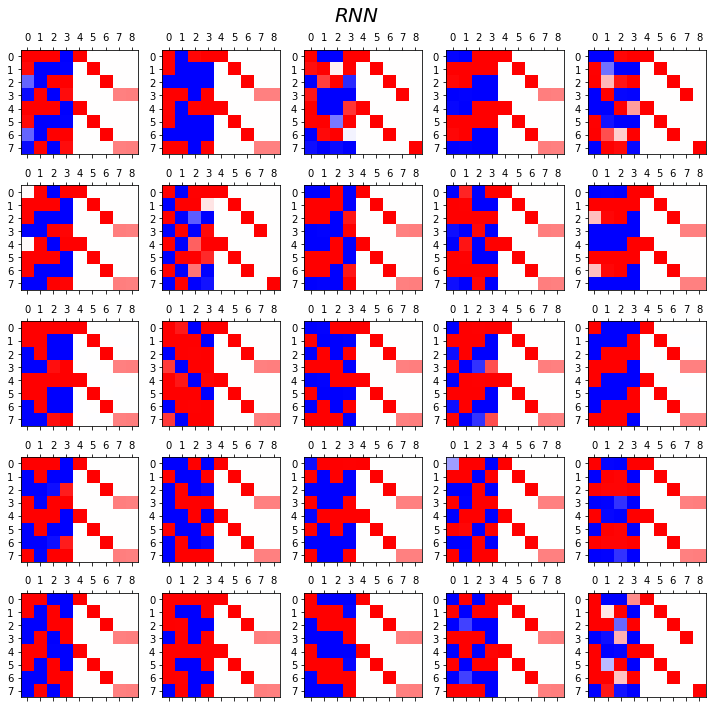

RNN vs LSTM 성능비교실험

- RNN

fig, ax = plt.subplots(5,5,figsize=(10,10))
for i in range(5):
    for j in range(5):
        rnn = torch.nn.RNN(5,4).to("cuda:0")
        linr = torch.nn.Linear(4,5).to("cuda:0")
        loss_fn = torch.nn.CrossEntropyLoss()
        optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()),lr=0.1)
        _water = torch.zeros(1,4).to("cuda:0")
        for epoc in range(3000):
            ## 1
            hidden, hT = rnn(x,_water)
            output = linr(hidden)
            ## 2
            loss = loss_fn(output,y)
            ## 3
            loss.backward()
            ## 4
            optimizr.step()
            optimizr.zero_grad()
        yhat=soft(output)
        combind = torch.concat([hidden,yhat],axis=1)
        ax[i][j].matshow(combind.to("cpu").data[-8:],cmap='bwr',vmin=-1,vmax=1)
fig.suptitle(r"$RNN$",size=20)
fig.tight_layout()

- LSTM

fig, ax = plt.subplots(5,5,figsize=(10,10))
for i in range(5):
    for j in range(5):
        lstm = torch.nn.LSTM(5,4).to("cuda:0")
        linr = torch.nn.Linear(4,5).to("cuda:0")
        loss_fn = torch.nn.CrossEntropyLoss()
        optimizr = torch.optim.Adam(list(lstm.parameters())+list(linr.parameters()),lr=0.1)
        _water = torch.zeros(1,4).to("cuda:0")
        for epoc in range(3000):
            ## 1
            hidden, (hT,cT) = lstm(x,(_water,_water))
            output = linr(hidden)
            ## 2
            loss = loss_fn(output,y)
            ## 3
            loss.backward()
            ## 4
            optimizr.step()
            optimizr.zero_grad()
        yhat=soft(output)
        combind = torch.concat([hidden,yhat],axis=1)
        ax[i][j].matshow(combind.to("cpu").data[-8:],cmap='bwr',vmin=-1,vmax=1)

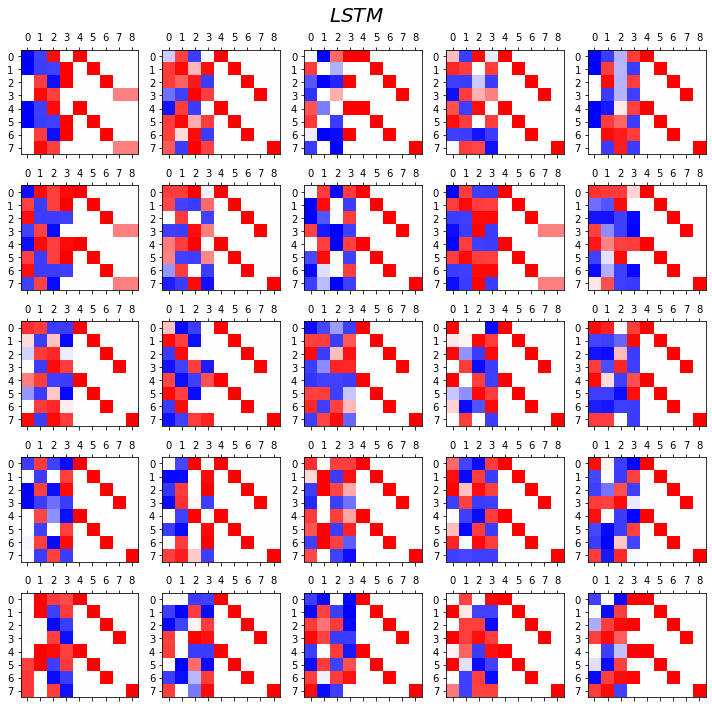

fig.suptitle(r"$LSTM$",size=20)
fig.tight_layout()

- 관찰1: LSTM이 확실히 장기기억에 강하다.

- 관찰2: LSTM은 hidden에 0이 잘 나온다.

  • 사실 확실히 구분되는 특징을 판별할때는 -1,1 로 히든레이어 값들이 설정되면 명확하다.
  • 히든레이어에 -1~1사이의 값이 나온다면 애매한 판단이 내려지게 된다.
  • 그런데 이 애매한 판단이 어떻게 보면 문맥의 뉘앙스를 이해하는데 더 잘 맞다.
  • 그런데 RNN은 -1,1로 셋팅된 상황에서 -1~1로의 변화가 더디다는 것이 문제임.

LSTM의 계산과정

data: abaB

txt = list('abaB')*100
txt[:5]
['a', 'b', 'a', 'B', 'a']
txt_x = txt[:-1]
txt_y = txt[1:]
mapping = {'a':0, 'b':1, 'B':2}
x = torch.nn.functional.one_hot(torch.tensor(f(txt_x,mapping))).float()
y = torch.nn.functional.one_hot(torch.tensor(f(txt_y,mapping))).float()

1 epoch ver1 (with torch.nn.LSTMCell)

torch.manual_seed(43052)
lstm_cell = torch.nn.LSTMCell(3,2)
linr = torch.nn.Linear(2,3)
loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(lstm_cell.parameters())+list(linr.parameters()),lr=0.1)
T = len(x)
for epoc in range(1):
    ht = torch.zeros(1,2)
    ct = torch.zeros(1,2)
    loss = 0
    ## 1~2
    for t in range(T):
        xt,yt = x[[t]], y[[t]]
        ht,ct = lstm_cell(xt,(ht,ct))
        ot = linr(ht)
        loss = loss + loss_fn(ot,yt)
    loss = loss / T
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
ht,ct
(tensor([[-0.0406,  0.2505]], grad_fn=<MulBackward0>),
 tensor([[-0.0975,  0.7134]], grad_fn=<AddBackward0>))

1 epoch ver2 (완전 손으로 구현)

t=0 \(\to\) t=1

- lstm_cell 을 이용한 계산 (결과비교용)

torch.manual_seed(43052)
lstm_cell = torch.nn.LSTMCell(3,2)
linr = torch.nn.Linear(2,3)
loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(lstm_cell.parameters())+list(linr.parameters()),lr=0.1)
T = len(x)
for epoc in range(1):
    ht = torch.zeros(1,2)
    ct = torch.zeros(1,2)
    loss = 0
    ## 1~2
    for t in range(1):
        xt,yt = x[[t]], y[[t]]
        ht,ct = lstm_cell(xt,(ht,ct))
    #     ot = linr(ht)
    #     loss = loss + loss_fn(ot,yt)
    # loss = loss / T
    # ## 3
    # loss.backward()
    # ## 4
    # optimizr.step()
    # optimizr.zero_grad()
ht,ct
(tensor([[-0.0541,  0.0892]], grad_fn=<MulBackward0>),
 tensor([[-0.1347,  0.2339]], grad_fn=<AddBackward0>))

- 직접계산

ht = torch.zeros(1,2)
ct = torch.zeros(1,2)
_ifgo = xt @ lstm_cell.weight_ih.T + ht @ lstm_cell.weight_hh.T + lstm_cell.bias_ih + lstm_cell.bias_hh
input_gate = sig(_ifgo[:,0:2])
forget_gate = sig(_ifgo[:,2:4])
gt = tanh(_ifgo[:,4:6])
output_gate = sig(_ifgo[:,6:8])
ct = forget_gate * ct + input_gate * gt
ht = output_gate * tanh(ct)
ht,ct
(tensor([[-0.0541,  0.0892]], grad_fn=<MulBackward0>),
 tensor([[-0.1347,  0.2339]], grad_fn=<AddBackward0>))

t=0 \(\to\) t=T

torch.manual_seed(43052)
lstm_cell = torch.nn.LSTMCell(3,2)
linr = torch.nn.Linear(2,3)
loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(lstm_cell.parameters())+list(linr.parameters()),lr=0.1)
T = len(x)
for epoc in range(1):
    ht = torch.zeros(1,2)
    ct = torch.zeros(1,2)
    loss = 0
    ## 1~2
    for t in range(T):
        xt,yt = x[[t]], y[[t]]

        ## lstm_cell step1: calculate _ifgo
        _ifgo = xt @ lstm_cell.weight_ih.T + ht @ lstm_cell.weight_hh.T + lstm_cell.bias_ih + lstm_cell.bias_hh
        ## lstm_cell step2: decompose _ifgo
        input_gate = sig(_ifgo[:,0:2])
        forget_gate = sig(_ifgo[:,2:4])
        gt = tanh(_ifgo[:,4:6])
        output_gate = sig(_ifgo[:,6:8])
        ## lstm_cell step3: calculate ht,ct
        ct = forget_gate * ct + input_gate * gt
        ht = output_gate * tanh(ct)

    #     ot = linr(ht)
    #     loss = loss + loss_fn(ot,yt)
    # loss = loss / T
    # ## 3
    # loss.backward()
    # ## 4
    # optimizr.step()
    # optimizr.zero_grad()
ht,ct
(tensor([[-0.0406,  0.2505]], grad_fn=<MulBackward0>),
 tensor([[-0.0975,  0.7134]], grad_fn=<AddBackward0>))

1 epoch ver3 (with torch.nn.LSTM)

torch.manual_seed(43052)
lstm_cell = torch.nn.LSTMCell(3,2)
linr = torch.nn.Linear(2,3)
lstm = torch.nn.LSTM(3,2)
lstm.weight_hh_l0.data = lstm_cell.weight_hh.data
lstm.bias_hh_l0.data = lstm_cell.bias_hh.data
lstm.weight_ih_l0.data = lstm_cell.weight_ih.data
lstm.bias_ih_l0.data = lstm_cell.bias_ih.data
loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(lstm.parameters()) + list(linr.parameters()), lr=0.1)
_water = torch.zeros(1,2)
for epoc in range(1):
    ## step1
    hidden, (ht,ct) = lstm(x,(_water,_water))
    output = linr(hidden)
    # ## step2
    # loss = loss_fn(output,y)
    # ## step3
    # loss.backward()
    # ## step4
    # optimizr.step()
    # optimizr.zero_grad()
ht,ct
(tensor([[-0.0406,  0.2505]], grad_fn=<SqueezeBackward1>),
 tensor([[-0.0975,  0.7134]], grad_fn=<SqueezeBackward1>))

LSTM은 왜 강한가?

data: abaB

txt = list('abaB')*100
txt[:5]
['a', 'b', 'a', 'B', 'a']
n_words = 3
mapping = {'a':0, 'b':1, 'B':2}
txt_x = txt[:-1]
txt_y = txt[1:]
txt_x[:10],txt_y[:10]
(['a', 'b', 'a', 'B', 'a', 'b', 'a', 'B', 'a', 'b'],
 ['b', 'a', 'B', 'a', 'b', 'a', 'B', 'a', 'b', 'a'])
x = torch.nn.functional.one_hot(torch.tensor(f(txt_x,mapping))).float()
y = torch.nn.functional.one_hot(torch.tensor(f(txt_y,mapping))).float()
x,y
(tensor([[1., 0., 0.],
         [0., 1., 0.],
         [1., 0., 0.],
         ...,
         [1., 0., 0.],
         [0., 1., 0.],
         [1., 0., 0.]]),
 tensor([[0., 1., 0.],
         [1., 0., 0.],
         [0., 0., 1.],
         ...,
         [0., 1., 0.],
         [1., 0., 0.],
         [0., 0., 1.]]))

1000 epoch

torch.manual_seed(43052)
lstm = torch.nn.LSTM(3,2)
linr = torch.nn.Linear(2,3)
loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(lstm.parameters())+ list(linr.parameters()),lr=0.1)
_water = torch.zeros(1,2)
for epoc in range(1000):
    ## step1
    hidden, (ht,ct) = lstm(x,(_water,_water))
    output = linr(hidden)
    ## step2
    loss = loss_fn(output,y)
    ## step3
    loss.backward()
    ## step4
    optimizr.step()
    optimizr.zero_grad()

시각화

T = len(x)
input_gate = torch.zeros(T,2)
forget_gate = torch.zeros(T,2)
output_gate = torch.zeros(T,2)
g = torch.zeros(T,2)
cell = torch.zeros(T,2)
h = torch.zeros(T,2)
for t in range(T):
    ## 1: calculate _ifgo
    _ifgo = x[[t]] @ lstm.weight_ih_l0.T + h[[t]] @ lstm.weight_hh_l0.T + lstm.bias_ih_l0 + lstm.bias_hh_l0
    ## 2: decompose _ifgo
    input_gate[[t]] = sig(_ifgo[:,0:2])
    forget_gate[[t]] = sig(_ifgo[:,2:4])
    g[[t]] = tanh(_ifgo[:,4:6])
    output_gate[[t]] = sig(_ifgo[:,6:8])
    ## 3: calculate ht,ct
    cell[[t]] = forget_gate[[t]] * cell[[t]] + input_gate[[t]] * g[[t]]
    h[[t]] = output_gate[[t]] * tanh(cell[[t]])
combinded1 = torch.concat([input_gate,forget_gate,output_gate],axis=1)
combinded2 = torch.concat([g,cell,h,soft(output)],axis=1)
plt.matshow(combinded1[-8:].data,cmap='bwr',vmin=-1,vmax=1);
plt.xticks(range(combinded1.shape[-1]),labels=['i']*2 + ['f']*2 + ['o']*2);
plt.matshow(combinded2[-8:].data,cmap='bwr',vmin=-1,vmax=1)
plt.xticks(range(combinded2.shape[-1]),labels=['g']*2 + ['c']*2 + ['h']*2 + ['yhat']*3);

  • 상단그림은 게이트의 값들만 시각화, 하단그림은 게이트 이외의 값들을 시각화

시각화의 해석I

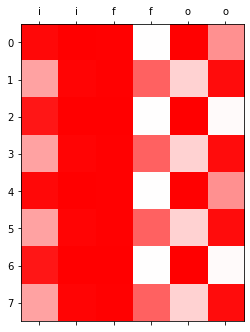

plt.matshow(combinded1[-8:].data,cmap='bwr',vmin=-1,vmax=1);
plt.xticks(range(combinded1.shape[-1]),labels=['i']*2 + ['f']*2 + ['o']*2);

- input_gate, forget_gate, output_gate는 모두 0~1 사이의 값을 가진다.

- 이 값들은 각각 모두 \({\boldsymbol g}_t, {\boldsymbol c}_{t-1}, \tanh({\boldsymbol c}_t)\)에 곱해진다. 따라서 input_gate, forget_gate, output_gate 는 gate의 역할로 비유가능하다. (1이면 통과, 0이면 차단)

  • input_gate: \({\boldsymbol g}_t\)의 값을 얼만큼 통과시킬지 0~1사이의 숫자로 결정
  • forget_gate: \({\boldsymbol c}_{t-1}\)의 값을 얼만큼 통과시킬지 0~1사이의 숫자로 결정
  • output_gate: \(\tanh({\boldsymbol c}_t)\)의 값을 얼만큼 통과시킬지 0~1사이의 숫자로 결정

시각화의 해석II

plt.matshow(combinded2[-8:].data,cmap='bwr',vmin=-1,vmax=1)
plt.xticks(range(combinded2.shape[-1]),labels=['g']*2 + ['c']*2 + ['h']*2 + ['yhat']*3);

- 결국 \({\boldsymbol g}_t\to {\boldsymbol c}_t \to {\boldsymbol h}_t \to \hat{\boldsymbol y}\) 의 느낌이다. (\({\boldsymbol h}_t\)를 계산하기 위해서는 \({\boldsymbol c}_t\)가 필요했고 \({\boldsymbol c}_t\)를 계산하기 위해서는 \({\boldsymbol c}_{t-1}\)과 \({\boldsymbol g}_t\)가 필요했음)

  • \({\boldsymbol h}_t= \tanh({\boldsymbol c}_t) \odot {\boldsymbol o}_t\)
  • \({\boldsymbol c}_t ={\boldsymbol c}_{t-1} \odot {\boldsymbol f}_t + {\boldsymbol g}_{t} \odot {\boldsymbol i}_t\)

- \({\boldsymbol g}_t,{\boldsymbol c}_t,{\boldsymbol h}_t\) 모두 \({\boldsymbol x}_t\)의 정보를 숙성시켜 가지고 있는 느낌이 든다.

- \({\boldsymbol g}_t\) 특징: 보통 -1,1 중 하나의 값을 가지도록 학습되어 있다. (마치 RNN의 hidden node처럼!)

  • \(\boldsymbol{g}_t = \tanh({\boldsymbol x}_t {\bf W}_{ig} + {\boldsymbol h}_{t-1} {\bf W}_{hg}+ {\boldsymbol b}_{ig}+{\boldsymbol b}_{hg})\)

- \({\boldsymbol c}_t\) 특징: \({\boldsymbol g}_t\)와 매우 비슷하지만 약간 다른값을 가진다. 그래서 \({\boldsymbol g}_t\)와는 달리 -1,1 이외의 값도 종종 등장.

print("first row: gt={}, ct={}".format(g[-8].data, cell[-8].data))
print("second row: gt={}, ct={}".format(g[-7].data, cell[-7].data))
#g[-7], cell[-7]
first row: gt=tensor([ 0.9999, -0.9999]), ct=tensor([ 0.9647, -0.9984])
second row: gt=tensor([ 0.9970, -0.9554]), ct=tensor([ 0.3592, -0.9373])

- \({\boldsymbol h}_t\) 특징: (1) \({\boldsymbol c}_t\)의 느낌이 있음 하지만 약간의 변형이 있음. (2) -1~1 사이에의 값을 훨씬 다양하게 가진다. (tanh때문)

print("first row: gt={}, ct={}, ht={}".format(g[-8].data, cell[-8].data,h[-8].data))
print("second row: gt={}, ct={}, ht={}".format(g[-7].data, cell[-7].data,h[-7].data))
#g[-7], cell[-7]
first row: gt=tensor([ 0.9999, -0.9999]), ct=tensor([ 0.9647, -0.9984]), ht=tensor([ 0.7370, -0.3323])
second row: gt=tensor([ 0.9970, -0.9554]), ct=tensor([ 0.3592, -0.9373]), ht=tensor([ 0.0604, -0.6951])

- 예전의문 해결

  • 실험적으로 살펴보니 LSTM이 RNN보다 장기기억에 유리했음.
  • 그 이유: RRN은 \({\boldsymbol h}_t\)의 값이 -1 혹은 1로 결정되는 경우가 많았음. 그러나 경우에 따라서는 \({\boldsymbol h}_t\)이 -1~1의 값을 가지는 것이 문맥적 뉘앙스를 포착하기에는 유리한데 LSTM이 이러한 방식으로 학습되는 경우가 많았음.
  • 왜 LSTM의 \({\boldsymbol h}_t\)은 -1,1 이외의 값을 쉽게 가질 수 있는가? (1) gate들의 역할 (2) 마지막에 취해지는 tanh 때문

LSTM의 알고리즘 리뷰 I (수식위주)

(step1) calculate \({\tt ifgo}\)

\({\tt ifgo} = {\boldsymbol x}_t \big[{\bf W}_{ii} | {\bf W}_{if}| {\bf W}_{ig} |{\bf W}_{io}\big] + {\boldsymbol h}_{t-1} \big[ {\bf W}_{hi}|{\bf W}_{hf} |{\bf W}_{hg} | {\bf W}_{ho} \big] + bias\)

\(=\big[{\boldsymbol x}_t{\bf W}_{ii} + {\boldsymbol h}_{t-1}{\bf W}_{hi} ~\big|~ {\boldsymbol x}_t{\bf W}_{if}+ {\boldsymbol h}_{t-1}{\bf W}_{hf}~ \big|~ {\boldsymbol x}_t{\bf W}_{ig} + {\boldsymbol h}_{t-1}{\bf W}_{hg} ~\big|~ {\boldsymbol x}_t{\bf W}_{io} + {\boldsymbol h}_{t-1}{\bf W}_{ho} \big] + bias\)

참고: 위의 수식은 아래코드에 해당하는 부분

ifgo = xt @ lstm_cell.weight_ih.T +\
       ht @ lstm_cell.weight_hh.T +\
       lstm_cell.bias_ih + lstm_cell.bias_hh

(step2) decompose \({\tt ifgo}\) and get \({\boldsymbol i}_t\), \({\boldsymbol f}_t\), \({\boldsymbol g}_t\), \({\boldsymbol o}_t\)

\({\boldsymbol i}_t = \sigma({\boldsymbol x}_t {\bf W}_{ii} + {\boldsymbol h}_{t-1} {\bf W}_{hi} +bias )\)

\({\boldsymbol f}_t = \sigma({\boldsymbol x}_t {\bf W}_{if} + {\boldsymbol h}_{t-1} {\bf W}_{hf} +bias )\)

\({\boldsymbol g}_t = \tanh({\boldsymbol x}_t {\bf W}_{ig} + {\boldsymbol h}_{t-1} {\bf W}_{hg} +bias )\)

\({\boldsymbol o}_t = \sigma({\boldsymbol x}_t {\bf W}_{io} + {\boldsymbol h}_{t-1} {\bf W}_{ho} +bias )\)

(step3) calculate \({\boldsymbol c}_t\) and \({\boldsymbol h}_t\)

\({\boldsymbol c}_t = {\boldsymbol i}_t \odot {\boldsymbol g}_t+ {\boldsymbol f}_t \odot {\boldsymbol c}_{t-1}\)

\({\boldsymbol h}_t = \tanh({\boldsymbol o}_t \odot {\boldsymbol c}_t)\)

LSTM의 알고리즘 리뷰 II (느낌위주)

  • 이해 및 암기를 돕기위해서 비유적으로 설명한 챕터입니다..

- 느낌1: RNN이 콩물에서 간장을 한번에 숙성시키는 방법이라면 LSTM은 콩물에서 간장을 3차로 나누어 숙성하는 느낌이다.

  • 콩물: \({\boldsymbol x}_t\)
  • 1차숙성: \({\boldsymbol g}_t\)
  • 2차숙성: \({\boldsymbol c}_t\)
  • 3차숙성: \({\boldsymbol h}_t\)

- 느낌2: \({\boldsymbol g}_t\)에 대하여

  • 계산방법: \({\boldsymbol x}_t\)와 \({\boldsymbol h}_{t-1}\)를 \({\bf W}_{ig}, {\bf W}_{hg}\)를 이용해 선형결합하고 \(\tanh\)를 취한 결과
  • RNN에서 간장을 만들던 그 수식에서 \(h_t\)를 \(g_t\)로 바꾼것
  • 크게 2가지의 의미를 가진다 (1) 과거와 현재의 결합 (2) 활성화함수 \(\tanh\)를 적용

- 느낌3: \({\boldsymbol c}_t\)에 대하여 (1)

  • 계산방법: \({\boldsymbol g}_{t}\)와 \({\boldsymbol c}_{t-1}\)를 요소별로 선택하고 더하는 과정
  • \(g_t\)는 (1) 과거와 현재의 결합 (2) 활성화함수 tanh를 적용으로 나누어지는데 이중에서 (1) 과거와 현재의 정보를 결합하는 과정만 해당한다. 차이점은 요소별 선택 후 덧셈
  • 이러한 결합을 쓰는 이유? 게이트를 이용하여 과거와 현재의 정보를 제어 (일반적인 설명, 솔직히 내가 좋아하는 설명은 아님)

- 느낌4: \({\boldsymbol c}_t\)에 대하여 (2) // \({\boldsymbol c}_t\)는 왜 과거와 현재의 정보를 제어한다고 볼 수 있는가?

\(t=1\) 시점 계산과정관찰

input_gate[1],g[1],forget_gate[1],cell[0]
(tensor([0.9065, 0.9999], grad_fn=<SelectBackward0>),
 tensor([0.9931, 0.9999], grad_fn=<SelectBackward0>),
 tensor([0.9931, 0.0014], grad_fn=<SelectBackward0>),
 tensor([ 0.3592, -0.9373], grad_fn=<SelectBackward0>))

\([0.9,1.0] \odot {\boldsymbol g}_t + [1.0,0.0] \odot {\boldsymbol c}_{t-1}\)

  • forget_gate는 \(c_{t-1}\)의 첫번째 원소는 기억하고, 두번째 원소는 잊으라고 말하고 있음 // forget_gate는 과거(\(c_{t-1}\))의 정보를 얼마나 잊을지 (= 얼마나 기억할지) 를 결정한다고 해석할 수 있다.
  • input_gate는 \(g_{t}\)의 첫번째 원소와 두번째 원소를 모두 기억하되 두번째 원소를 좀 더 중요하게 기억하라고 말하고 있음 // input_gate는 현재(\(g_{t}\))의 정보를 얼만큼 강하게 반영할지 결정한다.
  • 이 둘을 조합하면 \({\boldsymbol c}_t\)가 현재와 과거의 정보중 어떠한 정보를 더 중시하면서 기억할지 결정한다고 볼 수 있다.

이 설명은 제가 좀 싫어해요, 싫어하는 이유는 (1) “기억의 정도를 조절한다”와 “망각의 정도를 조절한다”는 사실 같은말임. 그래서 forget_gate의 용어가 모호함. (2) 기억과 망각을 조정하는 방식으로 꼭 gate의 개념을 사용해야 하는건 아님

- 느낌5: \({\boldsymbol c}_t\)에 대하여 (3)

  • 사실상 LSTM 알고리즘의 꽃이라 할 수 있음.
  • LSTM은 long short term memory의 약자임. 기존의 RNN은 장기기억을 활용함에 약점이 있는데 LSTM은 단기기억/장기기억 모두 잘 활용함.
  • LSTM이 장기기억을 잘 활용하는 비법은 바로 \({\boldsymbol c}_t\)에 있다.

- 느낌6: \({\boldsymbol h}_t\)에 대하여 - 계산방법: \(\tanh({\boldsymbol c}_t)\)를 요소별로 선택

- RNN, LSTM의 변수들 비교 테이블

과거정보 현재정보 과거와 현재의 결합방식 활성화 느낌 비고
RNN-\({\boldsymbol h}_t\) \({\boldsymbol h}_{t-1}\) \({\boldsymbol x}_t\) \(\times\) \(\to\) \(+\) \(\tanh\) 간장
LSTM-\({\boldsymbol g}_t\) \({\boldsymbol h}_{t-1}\) \({\boldsymbol x}_t\) \(\times\) \(\to\) \(+\) \(\tanh\) 1차간장
LSTM-\({\boldsymbol c}_t\) \({\boldsymbol c}_{t-1}\) \({\boldsymbol g}_t\) \(\odot\) \(\to\) \(+\) None 2차간장 gate를 열림정도를 판단할때 \({\boldsymbol x}_t\)와 \({\boldsymbol h}_{t-1}\)을 이용
LSTM-\({\boldsymbol h}_t\) None \({\boldsymbol c}_t\) None \(\tanh\), \(\odot\) 3차간장 gate를 열림정도를 판단할때 \({\boldsymbol x}_t\)와 \({\boldsymbol h}_{t-1}\)을 이용
  • RNN은 기억할 과거정보가 \({\boldsymbol h}_{t-1}\) 하나이지만 LSTM은 \({\boldsymbol c}_{t-1}\), \({\boldsymbol h}_{t-1}\) 2개이다.

- 알고리즘리뷰 :

  • 콩물,과거3차간장 \(\overset{\times,+,\tanh}{\longrightarrow}\) 현재1차간장
  • 현재1차간장, 과거2차간장 \(\overset{\odot,+,\tanh}{\longrightarrow}\) 현재2차간장
  • 현재2차간장 \(\overset{\tanh,\odot}{\longrightarrow}\) 현재3차간장

LSTM이 강한이유

- LSTM이 장기기억에 유리함. 그 이유는 input, forget, output gate 들이 과거기억을 위한 역할을 하기 때문.

  • 비판: 아키텍처에 대한 이론적 근거는 없음. 장기기억을 위하여 꼭 LSTM같은 구조일 필요는 없음. (왜 3차간장을 만들때 tanh를 써야하는지? 게이트는 꼭3개이어야 하는지?)

- 저는 사실 아까 살펴본 아래의 이유로 이해하고 있습니다.

  • 실험적으로 살펴보니 LSTM이 RNN보다 장기기억에 유리했음.
  • 그 이유: RRN은 \({\boldsymbol h}_t\)의 값이 -1 혹은 1로 결정되는 경우가 많았음. 그러나 경우에 따라서는 \({\boldsymbol h}_t\)이 -1~1의 값을 가지는 것이 문맥적 뉘앙스를 포착하기에는 유리한데 LSTM이 이러한 방식으로 학습되는 경우가 많았음.
  • 왜 LSTM의 \({\boldsymbol h}_t\)은 -1,1 이외의 값을 쉽게 가질 수 있는가? (1) gate들의 역할 (2) 마지막에 취해지는 tanh 때문

참고자료들
